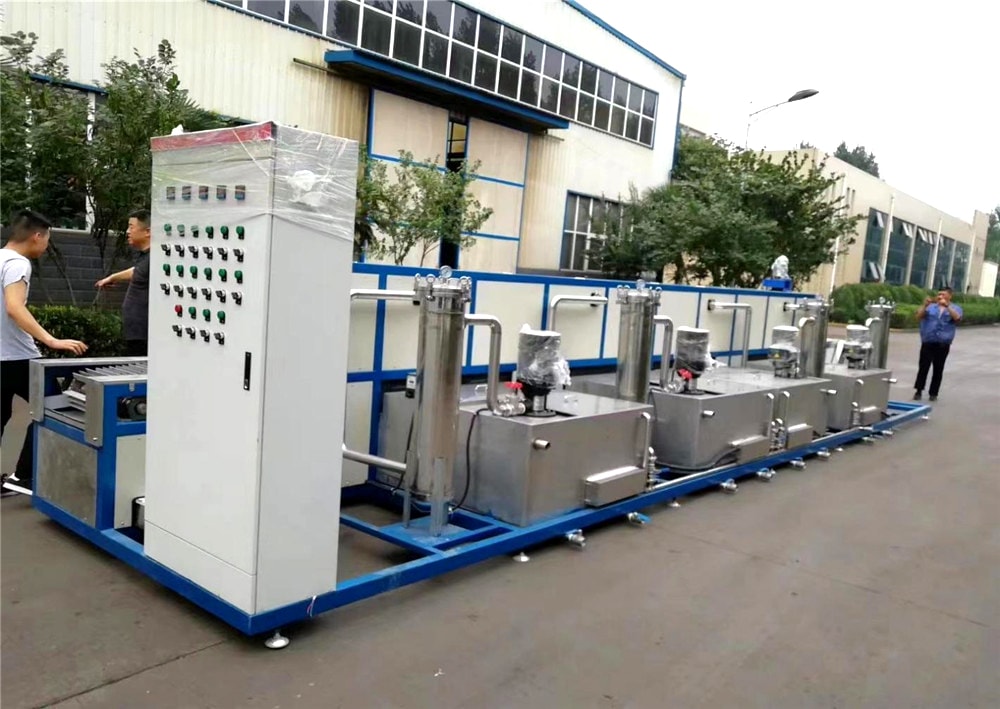

一、设备名称：通过式超声波高压喷淋清洗设备
二、型号：LG-BZD4003
三、设备用途：锻造轮毂机加后成品清洗
三、设备描述：
1、清洗方式： 高压喷淋、超声波清洗，从上下左右方向对工件进行喷淋清洗
2、输送方式： 输送网带连续通过式
3、输送速度： 0.8—1.5m/min（变频可调）
4.通过工件尺寸： 宽800mm×高500mm，上料高度850mm。
5.上下料系统：参考需方使用要求，本机上料口和需方其他生产线对接完成自动上下料。
6.清洗工艺流程：
设备外形尺寸：约 L19500×W2200×H1800mm
四、设备结构：
设备由不锈钢网链输送，5个主要工位：整个工作过程包含自动加热系统，超声波清洗系统，高压喷淋系统，循环过滤系统，切水系统，自动烘干、液位控制系统，操作控制面板系统，配电箱，全封闭外罩，上下料区等组成，设备具有良好和稳定的运转性能。
五、设备主要技术参数及结构说明
1、喷淋系统：由水泵、喷嘴、喷管及阀门等组成，在各清洗室内设有喷管，每组有四根喷管组成，每根喷管上安装有扇形喷嘴，从上下左右两个方向喷射工件，从而达到清洗的目的。上下两组喷管的压力通过设置在室体外侧的流量球阀分别来调节，并设置有单独的压力表，喷嘴采用扇形喷嘴。喷嘴布置形式根据清洗零件特点布置，以达到工件清洗干净的目的，喷淋管路采用不锈 钢管制作，喷嘴为304不锈钢材料，为避免部分管道堵塞，特内外管道制作成活动形式，可分段拆下，以便维修和保养，每台水泵的进水口都安装有过滤网，有经精度筒式过滤器以保证出水的洁净度和对泵体的磨损。
2、输送系统：由不锈钢输送网带、传动链、减速机等组成，被清洗工件放置于输送网带上，由输送网带托着进入喷淋清洗、超声波清洗，喷淋漂洗等各工段，由于工件较大，输送网带采用不锈钢串轴网带，穿轴节距为101.6MM。
为防止工件和输送链的摩擦，网链传杆外部套有硅胶软管即减少摩擦又有防滑作用，输送带输送速度为变频可调，调节范围为0.8-1.5m/min。
3、加热和温控系统：本设备在水箱中安装有电加热元件对清洗液进行加热处理，同时安装有数显式温度自动调节系统，可以保证水温控制在预定值之内，其预定值可在室温至80℃内连续可调（用户可根据实际使用情况自行设定）且自动控制。每箱水从室温加热到50℃所用的时间约为60分钟。
4、过滤系统：采用多级过滤系统，第 一级为在各个水箱中回流口设置有抽屉式过滤框，过滤网采用40目不锈钢滤网制作；第二级为隔板沉淀过滤，第三级为精度滤芯过滤。循环过滤水箱设计有油水分离功能
5、液位传感保护：当水箱中的清洗液液面低于设定值时加热系统会自动停止，以保护电加热管和水泵不被 损坏，设备设计有自动补水系统，以保证各清洗工位液面不会因使用损耗缺水现象，
6、电器控制系统：主要部件均采用进口电器元件，例如PLC采用西门子触摸屏采用西门子，传感部件采用欧姆龙，其他低压元器件均采用施耐德及一线品牌，电器控制柜采用独立形式，放置在设备的上料 口，另在设备上料端和下料端分别设有急停按钮。
7、整机特点：整机槽体及和液体接触的均为304不锈钢材质，外形结构整齐，正面设计大尺寸透明观察窗美观大方，无锈蚀，槽体无泄漏。
可根据产品定制多种清洗模式 联系厂家了解详细参数，及设计出图
